§ 70. Измерение сопротивления петли фаза-нуль
В установках напряжением до 1000 В с глухим заземлением нейтрали необходимо измерять сопротивление петли фаза-нуль для наиболее удаленных и мощных приемников электроэнергии, но не менее 10% общего числа приемников электроэнергии, питаемых от одного трансформатора. Зная это сопротивление и напряжение сети, можно напряжению выбрать плавкие предохранители и уставки автоматов с тем, чтобы при замыкании фазных проводов электроустановки на части, соединенные с заземленным нулевым проводом, происходило автоматическое отключение поврежденного участка. Сопротивление петли фаза-нуль можно измерять методом амперметра и вольтметра при отключенном испытываемом оборудовании, а также с помощью специальных приборов без отключения испытываемого оборудования.
При измерении методом амперметра и вольтметра собирают схему (рис. 217). Питание на схему подают от понижающего трансформатора Тр2 (нагрузочного, сварочного или другого с соответствующим вторичным напряжением), который размещают вблизи силового трансформатора Tpl. Для образования петли фаза-нуль соответствующий фазовый провод А наиболее удаленного проверяемого электроприемника М соединяют с корпусом электроприемника перемычкой П, предварительно измерив сопротивление изоляции фазовых проводов и убедившись в хорошем ее состоянии, и включают соответствующий рубильник. Приборы выбирают класса 0,5 на пределы, соответствующие вторичному напряжению трансформатора Тр2 для вольтметра и 20—30 А для амперметра (или прибор 5 А с трансформатором тока 20—30/5 А).
Остальные электроприемники, питающиеся от той же линии, нужно отключить соответствующими коммутационными аппаратами. После этого включают рубильник Р и, установив силу тока в цепи 10—20 А, снимают показания приборов. Полное сопротивление петли фаза-нуль с учетом сопротивления обмоток питающего трансформатора.

где U — измеренное напряжение, В; 1 —  измеренный ток, A; zT — полное сопротивление трансформатора, Ом (табл. 29).
Таблица 29 Расчетные сопротивления трансформаторов (ГОСТ 11920—66 и ГОСТ 12022—66)
при однофазном коротком замыкании на стороне 400/230 В


Мощность трансформатора, кВ-А

Первичное
напряжение,
кВ

Полное сопротивление трансформатора, Ом

25

6—10

1,04

40

6—10

0,65

63

6—ю

0,418

63

20

0 38

100

6—10

0 26

100

20-35

0,253

160

6—10

0,162

160

20—35

0,159

250

6—10

0,104

250

20—35

0,102

400

6—10

0,065 0,064

400

20—85

630

6—10

0,043

630

20—35

0,04

1000

6—10

0,027

1000

20—35

0,026

Эти данные приведены для масляных трансформаторов ТМ со схемой соединения обмоток Y/Y0.
Измерение сопротивления петли фаза-нуль
Рис. 217 Измерение сопротивления петли фаза-нуль
Зная сопротивление петли фаза-нуль и учитывая сопротивление трансформатора, а также возможность снижения фазового напряжения в процессе эксплуатации, ток однофазного замыкания на землю

Для обеспечения надежного отключения поврежденного участка электрической сети номинальный ток плавкой вставки или ток уставки расцепителя автомата выбирают из условия /8>/nК (А), где К — коэффициент, равный не менее 3 при защите предохранителями или автоматами с тепловыми расцепителями или 1,1КР (Кр — коэффициент разброса, заданный заводом), для автоматов с электромагнитным расцепителем. При отсутствии данных по коэффициенту разброса для автоматов с электромагнитным расцепителем на ток до 100 А К равен 1,4, а на ток более 100 А — 1,25.

В установках напряжением до 1000 В с изолированной нейтралью ставят пробивные предохранители, которые в случае пробоя с обмоток высшего напряжения на обмотки низшего напряжения в трансформаторах пробиваются, обеспечивая соединение последних с землей. Исправность пробивных предохранителей проверяют предварительным осмотром (целость фарфора, резьбовых соединений, качество заземления). Разрядные поверхности электродов должны быть чистыми и гладкими, без заусенцев и подгаров, слюдяная прокладка должна иметь общую толщину, указанную в табл. 30, причем отверстия в слоях многослойной прокладки должны совпадать. Сопротивление изоляции, измеренное мегомметром на напряжение 250 В у исправного предохранителя, должно быть не менее 5 МОм.
Таблица 30
Схема измерения напряжения пробоя пробивного предохранителя
Рис. 218. Схема измерения напряжения пробоя пробивного предохранителя
Основные данные пробивных предохранителей ПП-А/3


Номинальное напряжение защищаемой сети, В

Исполнение

Пробивное напряжение, В

Толщина слюдяной прокладки, ш

220—380 500—660

I
II

351—500 701—1000

0,08—0,02
0,21—0,03

Для испытания пробивного предохранителя собирают схему (рис. 218) и поднимают напряжение до пробоя предохранителя. Балластное сопротивление выбирают величиной 5—10 кОм, чтобы ограничить ток при пробое предохранителя и избежать подгорания разрядных поверхностей. Если пробивное напряжение соответствует данным табл. 30, то после снижения подводимого напряжения его снова поднимают до 0,75 t/np. В случае отсутствия пробоя при этом напряжении испытание заканчивают и измеряют сопротивление изоляции пробивного предохранителя. При значительном снижении сопротивления изоляции (более чем на 30%) по сравнению с первым замером предохранитель нужно разобрать, прочистить подгоревшие разрядные поверхности и снова провести испытание в полном объеме.

Контрольные вопросы
Где используют заземляющие устройства и как их разделяют по назначению?
На каком принципе работают защитное заземление и зануление?

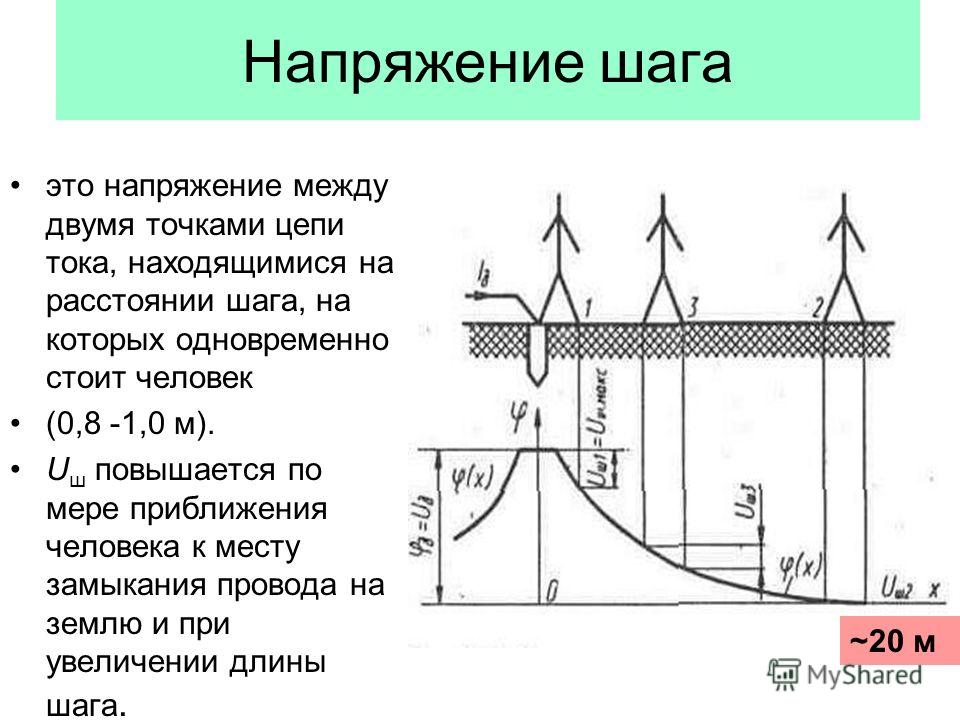

Дайте определение шаговому напряжению и напряжению прикосновения.
В чем опасность выноса потенциала от заземленного оборудования и подведения нулевого потенциала к этому оборудованию?
Почему недопустимо в одном помещении применять одновременно защитное заземление для одного оборудования и зануление для другого?
Какой объем работ необходимо выполнять при наладке заземляющего устройства?
Как измерить сопротивление заземлителя прибором МС-08 и методом амперметра и вольтметра?
Как проверяют сеть защитного заземления?
Для чего и как измеряют сопротивление петли фаза-нуль в сетях напряжением до 1000 В с глухозаземленной нейтралью?

-
