Самодельная горелка на отработавшем масле

Горелка на отработке своими руками может быть необходима при наступлении холодов. Можно, конечно, для обогрева своего жилья использовать другие разновидности оборудования такого рода, но одним из самых недорогих и простых в изготовлении выступает горелка на отработанном масле. С ее помощью можно довольно просто обогреть дачный домик или подсобное помещение. В качестве достоинства можно выделить не только дешевизну изготовления, но и доступность топлива, которое расходуется очень экономично. Если вы работаете в транспортной компании, или у вас есть возможность достать масло, то будет возможность не только использовать топливо бесплатно, но и без проблем утилизировать его.

Особенности изготовления горелки

горелка на отработке своими руками

Горелка на отработке, своими руками сделанная, должна иметь незначительный размер, а внешне она станет напоминать газовый баллон. К корпусу сверху и снизу фиксируются отрезки трубы, которые выполнены из металла. Укрепить их необходимо посредством сварки, а расположить - противоположно по отношению друг к другу. Нижний отрезок нужен для того, чтобы подавать масляно-кислородную взвесь в отделение, где осуществляется горение. Верхний отрезок используется в роли раструба горелки. Из него извергается факел пламени со значительной температурой. Для того чтобы обеспечить поток воздуха в конструкцию для образования пламени, применяется бытовой пылесос, использовать необходимо тот, что обладает значительной мощностью.

Подготовка перед началом работ

горелка бабингтона своими руками

Горелка на отработке своими руками не может быть выполнена без использования некоторого набора инструментов, среди них аппарат для сварки, который позволит правильно соединить элементы. Понадобится и болгарка, а также токарный станок.

Процесс изготовления следует начинать с корпуса, для чего предстоит подыскать пустой газовый баллон, габариты которого подходят.

Манипуляции с баллоном

горелка на отработанном масле своими руками инструкция

Если вы задумались над тем, как сделать горелку на отработанном масле Бабингтона своими руками, то предварительно должны избавиться от заливного отверстия баллона. Далее посредством заранее подготовленного шаблона необходимо произвести разметку, которая понадобится для правильного проведения монтажа труб. Затем в дело вступает электрическая дрель, если такая есть в вашем наборе инструментов. С ее помощью предстоит подготовить отверстия, расположив их по внутренней части контура. В процессе этого будет необходимо использовать сверло в виде спирали. От перемычек, которые образовались между отверстиями, предстоит избавиться, использовать при этом нужно зубило или болгарку, но действовать при этом необходимо очень аккуратно.

Горелка на отработке своими руками должна быть выполнена с учетом образования правильных отверстий для монтажа труб, для этого следует использовать круглый напильник, который позволит расточить окружности, действовать при этом нужно вручную, что усложнит процесс и сделает его более длительным. Если есть желание, взамен этого инструмента можно использовать фрезу, которая предварительно помещается в электрическую дрель. Не следует забывать о том, что при работе с металлом мастер обязательно должен соблюдать правила техники безопасности.

Работа над монтажом труб

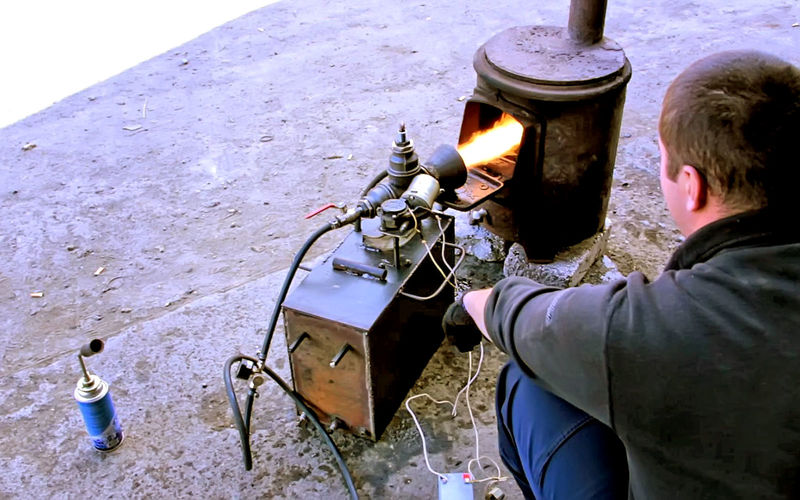

горелка на отработке своими руками рабочая модель

В отверстия необходимого диаметра следует установить трубы, которые крепятся посредством сварки. Трубы заблаговременно нужно разметить, а после отрезать от них нужную часть при помощи болгарки. В нижней части этого элемента стоит сделать отверстие, а после приварить гайку М16. Данное отверстие пригодится для монтажа форсунки для масла.

Изготовление форсунки

как сделать горелку на отработанном масле бабингтона своими руками

Горелка на отработанном масле своими руками, инструкция по изготовлению которой представлена в статье, может быть выполнена на токарном станке, который пригодится на этапе выполнения масляной форсунки. В качестве основания стоит применить стержень, который обладает гладким хвостовиком. Он будет необходим при фиксации шланга для подвода топлива. Если будет в горелке гибкая подводка, то нужно на этой части подготовить резьбу. На значительной части длины стержня следует нарезать метрическую резьбу. Труба должна иметь диаметр, равный 16 мм. Почти во всю длину форсунки нужно просверлить отверстие. Оно может иметь поперечную деталь, которая находится внизу, тогда как ее диаметр равен 3 мм. Если мастер может работать на токарном станке, то данная деталь может быть легко выполнена самостоятельно. Но если у вас нет в наличии такого оборудования, то изготовление детали можно заказать у специалиста.

Принцип действия описываемой части горелки основывается на стекании масла, которое обладает вязкой консистенцией, из отверстия, сделанного в поперечной детали. После отработка захватывается потоком кислорода. При этом топливо разбивается на капельки. Это приводит к тому, что возгорание происходит проще.

Изготовление горелки на отработке

горелка своими руками отработанное масло

Горелка на отработке своими руками, рабочая модель которой представлена в статье, будет работать настолько эффективно, насколько окажется интенсивным поток кислорода. В основе системы корректировки этого параметра лежит чашка, выполненная из металла. Она обладает полукруглым днищем, помимо прочего, в ней есть отверстие, которое имеет заданный диаметр. Данная достаточно простая деталь тоже может быть выполнена на токарном станке. Выполнить дно в виде полусферы можно с использованием резцов, а заняться работой должен профессиональный токарь. Корректировать поток воздуха необходимо шторкой, которая обладает круглой формой. Ее крепление следует произвести на оси Г-образной формы, используя для этого винт М4, только так удастся получить прочное сопряжение, которым станет обладать выполненная горелка своими руками, отработанное масло в ней может стать опасным. Но избежать проблем, которые могут привести к пожару, можно, если соблюдать правила пожарной безопасности.

Для того чтобы обеспечить надежное соединение выходного патрубка, на который крепится шланг, следует применить переходник. На последнем по всей его длине обязательно должна быть прорезь. Переходник, ко всему прочему, обеспечит нормальную работу задвижки для воздуха.

Изготовление крышки горелки

самодельная горелка на отработанном масле

Во время розжига доступ в отсек отработки обеспечивает элемент, который выполняется в виде крышки. Эта деталь должна обладать достаточно значительным весом. Ее монтируют на заблаговременно приваренных навесах, которые должны быть монтированы на горловине корпуса конструкции. Если элемент будет выполнен в менее внушительном весе, то появится вероятность самопроизвольного открытия приспособления при функционировании горелки. Проверить правильность работы горелки можно оценив пламя, которое должно быть ровным и обладать фиолетовым оттенком, оно будет появляться при сгорании масляно-кислородной смеси в корпусе конструкции.

Правила пожарной безопасности

Самодельная горелка на отработанном масле должна быть не только эффективной, но и безопасной. Для того чтобы обеспечить соблюдение правил безопасности, необходимо защитить место фиксации форсунки и шланга, по последнему из которых поступает масло в жидком виде. Защита должна быть произведена посредством использования экрана горелка из металла. Он необходим для того, чтобы предотвратить от возгорания отработку, если возникнет нарушение герметичности.

В заключение

Горелка Бабингтона своими руками выполняется достаточно просто, хоть на некоторых этапах и есть необходимость использовать токарный станок. Если у вас есть такой в наличии, то необходимо соблюдать правила техники безопасности. Это же касается и проведения слесарных работ. Помимо прочего, в работе может возникнуть необходимость использовать и другие электроинструменты, которые предполагают необходимость соблюдать требования пожарной безопасности. Мастер обязательно должен пользоваться предметами индивидуальной защиты.

Когда изготавливается горелка Бабингтона своими руками, необходимо соблюдать внимательность при выборе баллона, который ляжет в основу корпуса горелки. Обязательно необходимо освободить его от остатков газа, в противном случае может возникнуть непредвиденная ситуация, чреватая опасными для жизни травмами.
